Sidel SBO (Şişirme makinası) - Kalıp tabanları ve kalıplar arasındaki açıklığın kontrol edilmesi

26 Ocak 2023 1474 Okuma süresi: 59 saniye

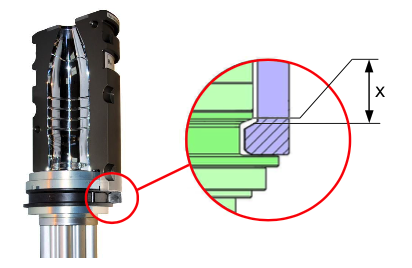

Bu paylaşımda Sidel SBO 18/14 kalıp tabanları arasındakı açıklığın ölçülmesi ve tabanlar arası mesafenin ne kadar olması ile ilgili bilgi vermek istedik.
MAKINE DURUMU
-  Makine durdurulmuş durumda,
-  Soğuk kalıplar
MATERYAL IHTIYACI
Özel alet
- Komparatör (1) ve manyetik destek (2).





PROSEDÜR

1 Manuel döndürmeyi kullanarak çalışma alanının çevresi ile ilgili olan fanlama istasyonunu getirin.

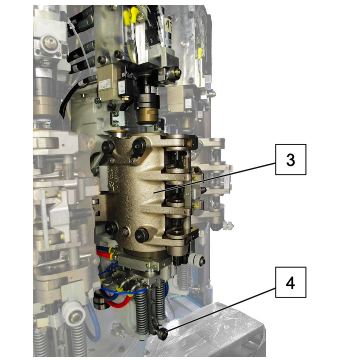

☞ Kalıp desteği ünitesinin (3) is kapalı ve kilitli olduğunu kontrol edin.

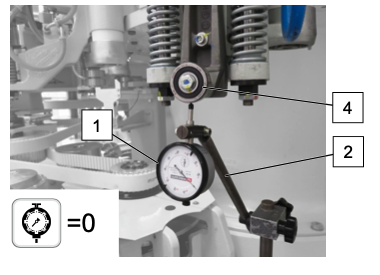

2. Komparatörün (1) manyetik desteğini (2) düz bir yüzeye takın.

3.  Komparatörü (1) manyetik destek kullanarak silindir üzerine (4) konumlandırın.

4. Komparatörü (1) sıfır değerine ayarlayın.

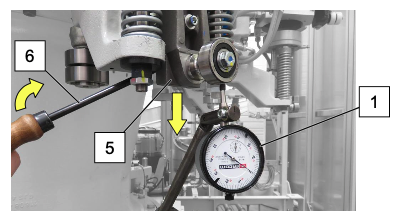

5. Kalıp taban desteğini (5) bir kol (6) kullanarak manuel şekilde indirin.

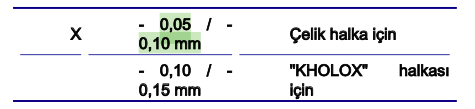

☞ Komparatör (1) noktalayıcısının şu aralıkta olduğunu kontrol edin:

6.  (6) kolunu bırakın.

7.  Kalıp destek ünitesini (3) açın.

(1) komparatör noktalayıcısının 0 noktasına baktığını kontrol din.

8.  Kalıp destek birimini (3) kapatın ve kilitleyin.

9.  Fanlama istasyonlarında işlemleri tekrarlayın.
