Otomatik fırın yağlayıcılarının gres kartuşlarının değiştirilmesi - SIDEL SBO

27 Ocak 2023 317 Okuma süresi: 2 dakika

Genel bilgi

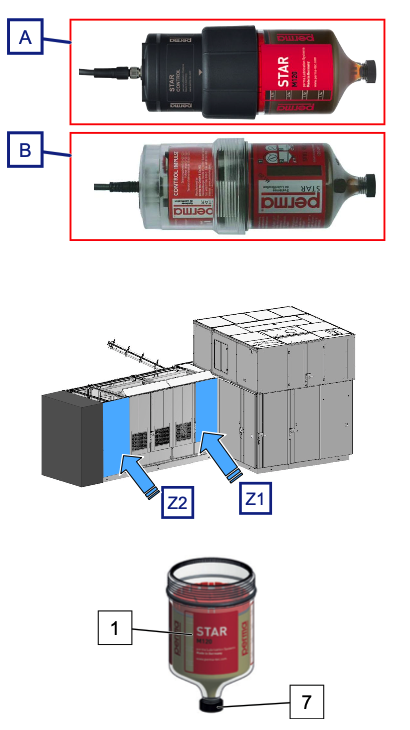

2 tip otomatik yağlayıcı vardır:
- A tipi yağlayıcı,
- B tipi yağlayıcı.

İlgili prosedürü kullanın.
Fırın, her erişim bölgesinde (Z1 ; Z2) 2 otomatik yağlayıcı ile donatılmıştır.
MAKİNE DURUMU
- Makine durdurulmuş durumda.
- Fırın fanı durmuştur.
MALZEME İHTİYACI
Parça
- Gres kartuşu (1).
Sarf malzemesi
- Temiz ve kuru bezler.





PROSEDÜR
A tipi yağlayıcı
1. Her elektrik konnektörü (2) ve ilgili otomatik
Yağlayıcı (A) arasındaki bağlantıyı belirleyin.

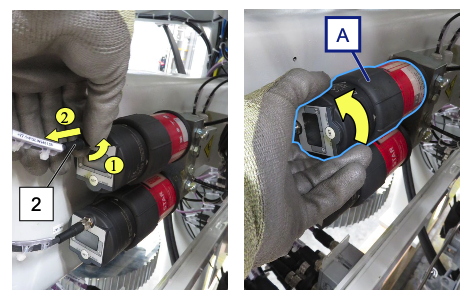

2. Elektrik konektörünü (2) gevşetin ve ardından çekin.
3. Otomatik yağlayıcıyı (A) elinizle gevşetin ve çıkarın.

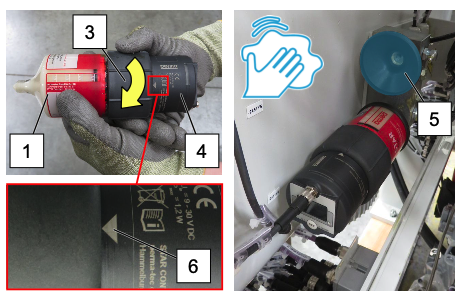

4. Kontrol ünitesinin (4) halkasını (3) gevşetin.
Gres kartuşunu yürürlükteki yasalara göre kullanın. Boşaltın.
5. Desteği (5) temiz, kuru bir bezle temizleyin.
6. Kontrol ünitesini (4) yeni gres kartuşunun (1) üzerine yerleştirin.
7. Kontrol ünitesinin (4) halkasını (3) sıkın.
Halkayı (3) (6) işaretine kadar sıkın: ok noktası.
9. Otomatik gresleme ünitesini (A) desteğe (2) elle ve normal hızda vidalayın.
10. Elektrik konektörünü (2) takın ve ardından sıkın.
Elektrik konnektörünün (2) pimlerinin yönüne uyun.
11. Tamamen otomatik
Yağlayıcı (A) kartuşları (1) değiştirilene kadar işlemi tekrarlayın.





B tipi yağlayıcı
1. Her elektrik konnektörü (2) ve ilgili otomatik
Yağlayıcı (B) arasındaki bağlantıyı belirleyin.

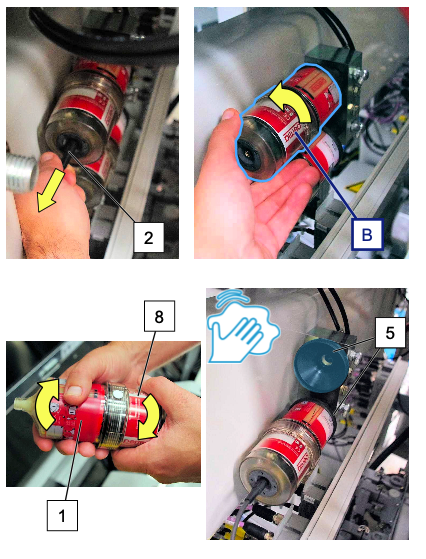

2. Elektrik kutusunu (2) ekseni üzerinde çekerek açın.
3. Otomatik yağlayıcıyı (B) elinizle gevşetin ve çıkarın.
4. Kapağı (8) elle sökün.
Yağ kartuşunu (1) yürürlükteki yasalara göre boşaltın.
5. Desteği (5) temiz, kuru bir bezle temizleyin.

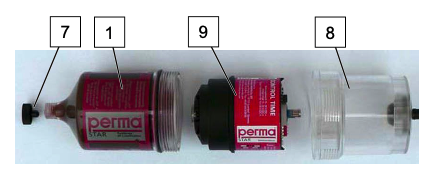

6. Kontrol ünitesini (9) yeni gres kartuşunun (1) üzerine yerleştirin.
7. Kapağı (8) elle takın ve vidalayın.
8. Tapayı (7) çıkarın.
9. Otomatik yağlama ünitesini (B) desteğe (5) elle ve normal hızda vidalayın.
10. Elektrik konnektörünü (2) mandallayın.
Elektrik konnektörünün (2) pimlerinin yönüne uyun.
11. Tamamen otomatik Yağlayıcı (B) kartuşları (1) değiştirilene kadar işlemi tekrarlayın.
